Резисторлар мен потенциометрлердің жіктелуі және олардың байланысы
1. Резисторлардың түсінігі және қолданылуы
Резисторлар - тізбекті дизайндағы ажыратылмайтын компоненттер және ток пен кернеуді басқаруда негізгі рөл атқарады.Резистордың негізгі функциясы оның электр тогын оқшаулау мүмкіндігі, оған әр түрлі факторлар, соның ішінде өткізгіштің мөлшері, материалы және температурасы әсер етеді.Электрондық өнімдерде біз әдетте «қарсылық» деп атайтын нәрсе резистордың нақты құрамдас бөлігін білдіреді.Қарсылық блогы - «ω» грек әріптерімен ұсынылған O қуаты (ω), ал үлкен қарсылық блоктары килоохм (Kω) және мегаохм (Mω) кіреді.Электрондық жабдықта, резисторлардың сапасы тізбектің тұрақтылығына тікелей әсер етеді және оның маңыздылығы айқын.
2. Резистерлердің жіктелуі
Резистер негізінен олардың құрылымына қарай жіктеледі және шамамен екі санатқа бөлінуі мүмкін: тіркелген және ауыспалы.
(1) Тұрақты резисторлардың алуан түрлілігі

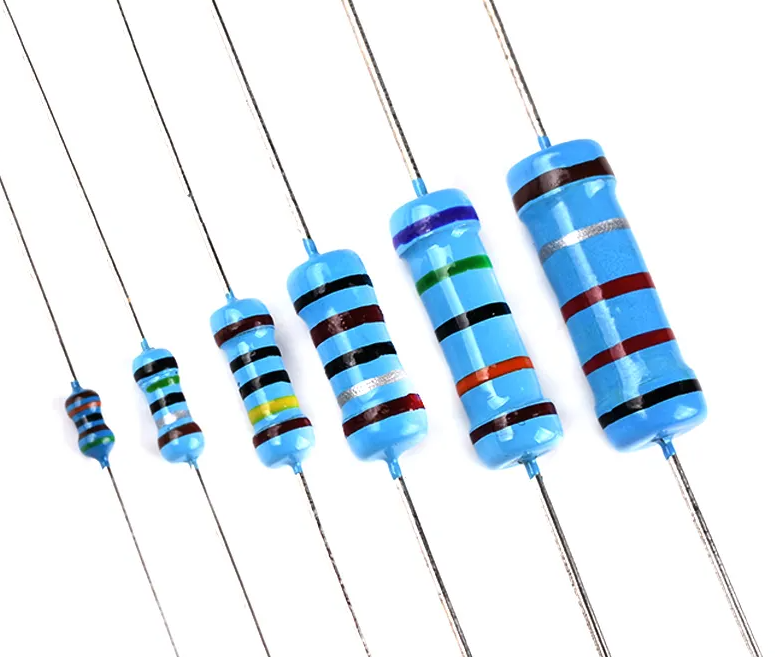

Тіркелген резисторларды төрт түрге бөлуге болады: Сымсыз резисторлар, қатты ядролы резисторлар, жұқа пленкалық резисторлар және әртүрлі өндірістік материалдар мен процестер бойынша сезімтал резисторлар.Сымсыз резисторлар көптеген түрлерде, соның ішінде жалпы мақсаттарда, дәлдікке, жоғары қуатты және жоғары жиілікті қамтиды.Жіңішке қабық резисторларына көміртекті қабықша резисторлары, синтетикалық пленкалық резисторлар, металл пленкалық резисторлары, металл оксиді пленкалар және т.б. кіреді, қатты резисторлар, сезімтал резисторлар қысымға сезімтал, жылу сезімтал, жеңіл, сезімтал,Экологиялық сезімтал, газға сезімтал және ылғалдандыратын түрлері, олар нақты экологиялық өзгерістерді сезіне және жауап береді.
(2) айнымалы резистерлерді қолдану
Айнымалы резисторлар негізінен слайд сымына және потенциометрге бөлінеді.Потенциометр - бұл ең көп қолданылатын айнымалы резистор.Оның үш буыны бар және оның қарсылығын белгілі бір диапазонда үздіксіз түзете алады.Потенциометрлер түрлі модельдер мен сипаттамалары бар резистор материалына сәйкес кино және сымдарға бөлінеді.
Потенциометрлердің егжей-тегжейлі жіктелуі
Потенциометрлерді екі түрге бөлуге болады: Реттеу механизмінің қозғалыс режиміне сәйкес екі түрге бөлуге болады: Айналмалы типтегі және тікелей жылжымалы тип.Әр түрлі құрылымдарға сәйкес, потенциометрлерді бір байланысқа, көп сілтемеге, қосқышымен және ауыстырғышсыз бөлуге болады.Ауыстыру формаларында айналмалы түрі, PUST-тарту түрі және түймесі бар.Потенциометрлерде түрлі мақсаттар бар, соның ішінде қарапайым потенциометрлер, дәлдік потенциометрлер, потенциометрлер, қайғылы потенциометрлер және арнайы потенциометрлер.Потенциометрлерді кедергі және айналу бұрышы арасындағы байланыс негізінде сызықтық және сызықтық емес түрлерге бөлуге болады.
Потенциометрлердің сипаттамалары мен қолданылуы
X-Type (сызықты) потенциометрлер көбінесе осциллографтарды және мультиметрлердің нөлдік реттеу жұмыстарын бағыттау үшін қолданылады.Олардың сызықтық дәлдігі жоғары, ± 0,05% -ға дейін ± 2% дейін.D-Type (логарифмдік) Потенциометрлер әдетте теледидарлар жиынтығын қара-ақ контрастты реттеуде қолданылады және алдымен дөрекі реттеумен, содан кейін жақсы түзетумен сипатталады.Z-Type (Экспоненциалды) потенциометрлер көбінесе радиолардың көлемін реттеу үшін қолданылады.Оның сипаттамасы - бұл алдымен дәл, содан кейін қатты реттеу.Потенциометрлерді таңдау және пайдалану кезінде потенциометрлердің әртүрлі түрлерін түсіну және олардың қолданбалы сценарийлерін түсіну тізбек дизайнының дәлдігі мен тиімділігін қамтамасыз ету үшін өте маңызды.
